XSI入門3

前に予告したポリゴン、エッジ、頂点操作について。

選択モード

ポリゴン

'u'キーをポリゴン選択モードになる。操作したいポリゴンをクリックすると、ポリゴンを選択できる。
複数選択したいときは、クリックしたあとそのままマウスをドラッグしてほかのポリゴン上を動かすか、
shift/Ctrlキーを押しながら1枚1枚ポリゴンをクリックする。
すべての選択を解除したいときはどのポリゴンもないところでクリックしながらマウスを動かし、
特定ポリゴンを解除したいときはCtrlキーを押しながら選択済みのポリゴンをクリックする。
f:id:kambayashi:20091105224403j:image

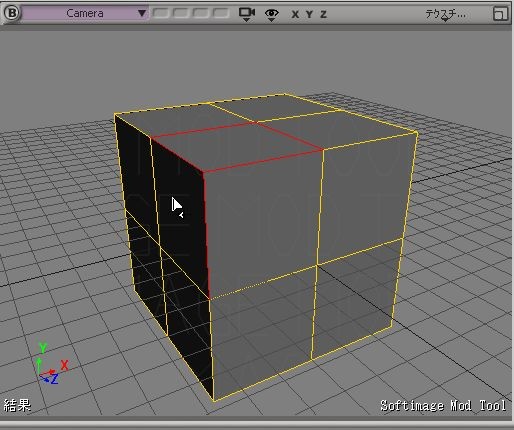

エッジ

'i'キーを押すとエッジ選択モードになる。選択に関する操作はポリゴンと同じ。
f:id:kambayashi:20091105224453j:image

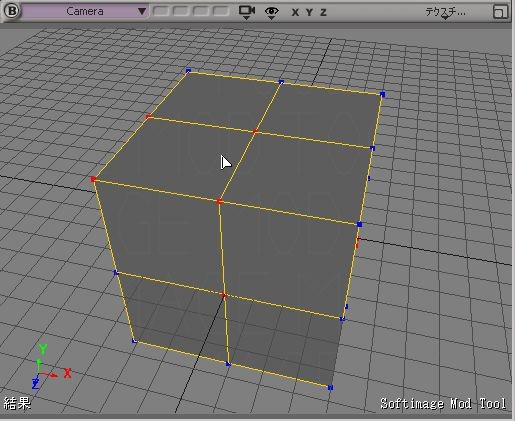

頂点

't'キーを押すと選択モードになる。選択に関する操作はポリゴンと同じだが、
ドラッグしながら選択すると矩形による選択になり、マウスを離した場所までの矩形に入る頂点をすべて選択する。
とくに立体の裏側の見えていない頂点まで選んでいることがあるので注意する。
f:id:kambayashi:20091105224905j:image


以降の操作は各選択モードにしてから行う。

平行移動

オブジェクトの移動と同じく'v'キーで移動モードになる。

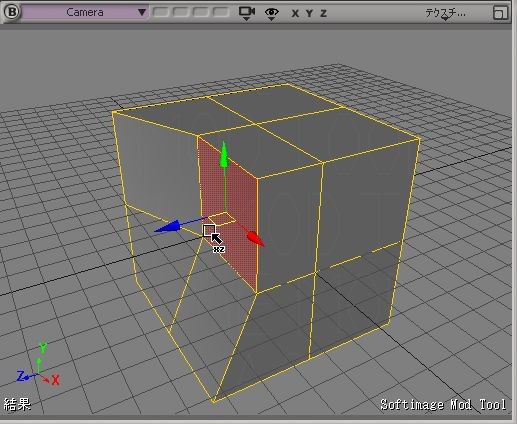

ポリゴン
f:id:kambayashi:20091105230339j:image

エッジ
f:id:kambayashi:20091105231059j:image

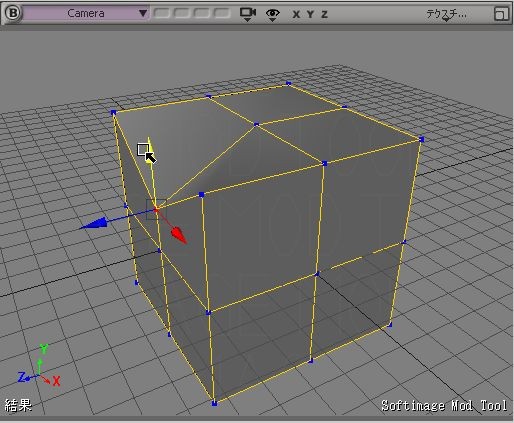

頂点
f:id:kambayashi:20091105231510j:image

回転

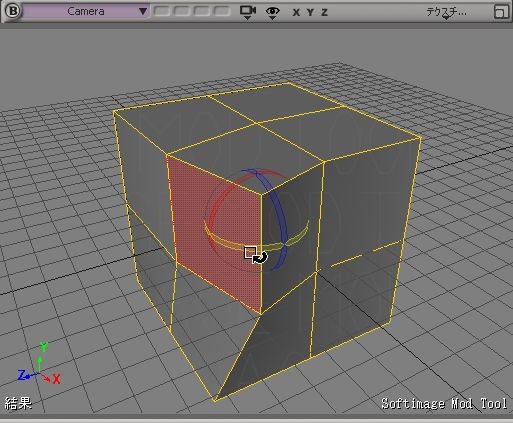

オブジェクトと同じく'c'キーで回転モードになる。


ポリゴン
f:id:kambayashi:20091105230625j:image

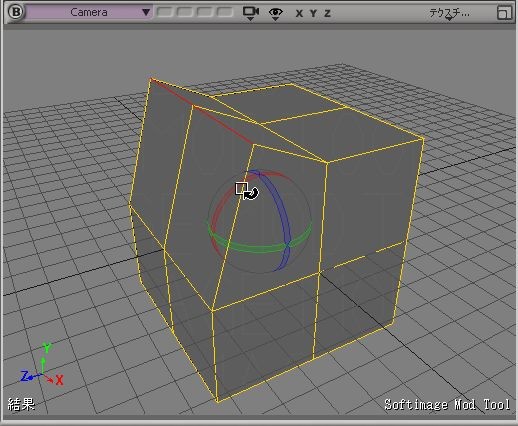

エッジ
f:id:kambayashi:20091105231058j:image

頂点
f:id:kambayashi:20091105231509j:image

拡大・縮小

オブジェクトと同じく'x'キーで拡大・縮小モードになる。

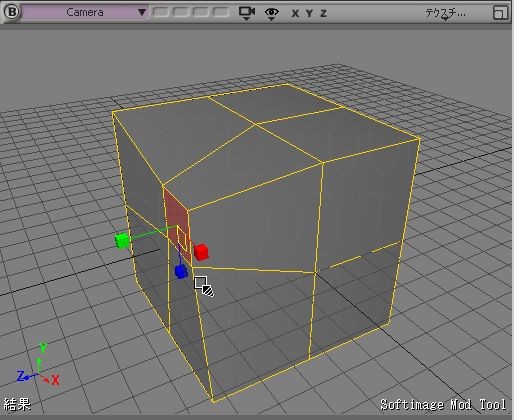

ポリゴン
f:id:kambayashi:20091105230624j:image

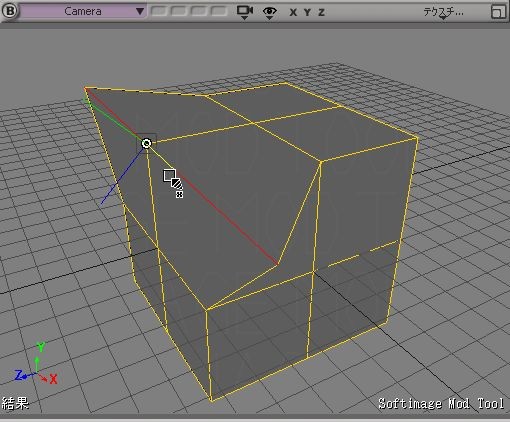

エッジ
f:id:kambayashi:20091105231057j:image

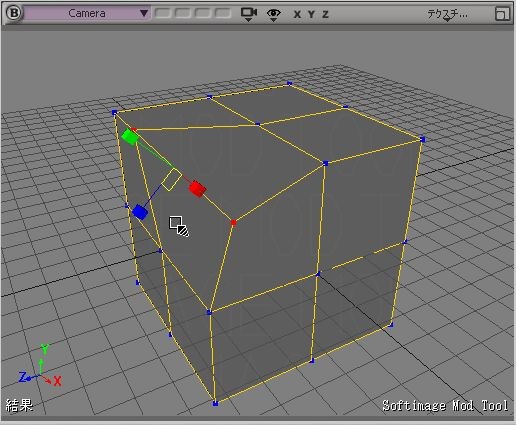

頂点
頂点の拡大・縮小は複数頂点を選択しないと意味なし
f:id:kambayashi:20091105231508j:image

まとめ

u:ポリゴン選択モード
i:エッジ選択モード
t:頂点選択モード
平行移動、回転、拡大・縮小はオブジェクトと同じく、それぞれv,c,xキー
